なぜ現場は混乱する？ネットワーク論理構成図がない情シスの致命的リスク

ネットワークに何らかのトラブルが発生した際、「どのスイッチがどこに繋がっているのか？」「このVLANはどこまで及んでいるのか？」と右往左往した経験はありませんか？多くの中小企業では、物理的な配線図（物理構成図）はあっても、データの流れや権限を可視化した「論理構成図」が不足しています。

論理構成図がない状態は、地図を持たずに迷宮を歩くようなものです。本記事では、情シス担当者が直面する致命的なリスクを明らかにし、トラブルに強いネットワーク管理を実現するための「生きた構成図」の作り方を解説します。この記事を読めば、ネットワークのブラックボックス化を防ぎ、効率的な運用管理の第一歩を踏み出せるはずです。

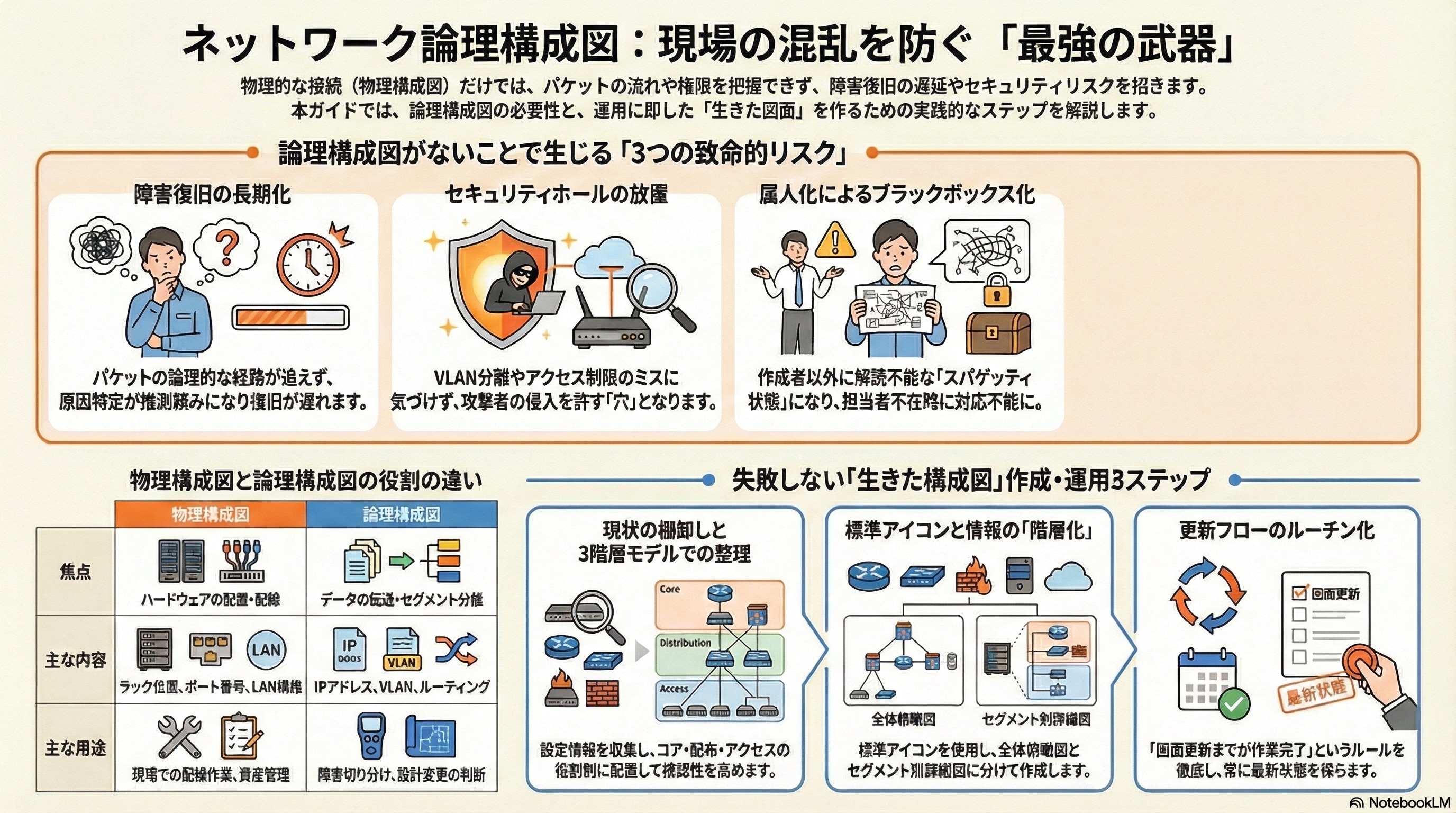

1. ネットワーク論理構成図がない情シスが抱える「3つの致命的リスク」

ネットワーク管理において、論理構成図の欠如は単なる「不便」では済みません。企業の事業継続性を揺るがす重大なリスクへと直結します。

ネットワーク障害が発生した際、最も時間を要するのは「原因箇所の特定」です。物理的なケーブル接続が正常でも、VLAN設定やルーティング、フィルタリングなどの「論理的な設定」に問題がある場合、図面がなければパケットの正確な経路を追うことができません。「通信ができない」という事象に対し、どの機器のどの設定が影響しているのかを推測に頼って調査することになり、復旧時間は大幅に増大します。

セキュリティ対策の基本は、適切なネットワークセグメンテーション（分離）です。しかし、論理構成図がない環境では、本来分離されているべき業務端末と基幹システム、あるいはゲスト用Wi-Fiが、設定ミスや意図しないルートで疎通可能になっていても気づくことができません。攻撃者に侵入を許した際、横展開（ラテラルムーブメント）を容易にしてしまう「穴」が放置されるリスクが高まります。

「あのネットワークのことはAさんしか分からない」という状態は、情シス部門にとって最大の弱点です。論理構成図がないまま継ぎ足しで構築されたネットワークは、作成者以外には解読不能な「スパゲッティ状態」となります。万が一担当者が急病や退職で不在になった際、残されたスタッフは構成変更や障害対応が一切できなくなり、システムの更新すらままならない事態に陥ります。

2. 基礎知識：ネットワーク「論理構成図」と「物理構成図」の決定的な違い

ネットワーク図には大きく分けて「物理」と「論理」の2種類があります。これらを混同せず、それぞれの役割を理解することが正確な管理の第一歩です。

物理構成図（Physical Topology）は、ハードウェアの配置と物理的な接続に焦点を当てた図です。

• 記載内容: サーバーラックの位置、スイッチのポート番号、LANケーブルの種類（Cat6など）、物理的な配線経路。
• 用途: 「どのケーブルを抜けばよいか」「どのポートに空きがあるか」など、主に現地の作業や資産管理に使用します。

論理構成図（Logical Topology）は、データがどのように転送され、各セグメントがどう分離されているかを示す図です。

• 記載内容: IPアドレス体系、VLAN番号、サブネットマスク、ルーティングプロトコル、ファイアウォールのポリシー。
• 用途: 障害の切り分け、アクセス制御の確認、新システム導入時の設計判断に使用します。物理的な配線がどうであれ、パケットが論理的にどう流れるかを表現します。

物理図だけではパケットの経路が分からず、論理図だけでは機器がどこにあるか分かりません。例えば「サーバーへの応答が遅い」場合、まず論理図を見て経由するゲートウェイやフィルタリング設定を疑い（論理）、原因が特定のスイッチだと分かれば物理図を参照して現地でポートの状態やケーブルの抜き差しを行う（物理）、というフローになります。両者が揃って初めて、迅速かつ正確な対応が可能になります。

3. 現場で使える！ネットワーク論理構成図に必ず盛り込むべき項目一覧

「何を書けばいいのか分からない」という担当者のために、実務で必須となる情報をレイヤー別に整理しました。

• VLAN情報: ID番号（VLAN 10, 20...）とそれぞれの名称（管理用、PC用、VoIP用など）。
• トランクポート: スイッチ間でどのVLANが許可されているか。
• スパニングツリー（STP）: ブロッキングポートの位置やルートブリッジの設定（ループ防止のため）。

• IPアドレス: ルーター、L3スイッチのインターフェースIP。
• DHCP範囲: 各セグメントの動的割り当てレンジ。
• ルーティング: スタティックルートやOSPF/BGPなどの設定情報、ネクストホップの指定。

• Firewall/ACL: 許可・拒否される通信のルール、境界線の位置。
• NAT/PAT: グローバルIPとプライベートIPの変換ルール。
• VPN: 拠点間VPNやリモートアクセスVPNの接続ポイント。

• クラウド境界: AWS (VPC) や Azure (VNet) とオンプレミス環境の接続点。
• 拠点間回線: 専用線、広域イーサネット、インターネットVPNの種類と回線ID。

4. 【実践】混乱を防ぐ「伝わる」論理構成図の作成5ステップ

「伝わる」構成図を作るには、いきなり描き始めるのではなく、論理的な手順を踏むことが重要です。

まずは「現実」を把握します。スイッチにログインして show running-config を取得し、VLANやIPアドレス、ルーティング設定をエクセルなどに書き出します。この際、配線盤のラベルと設定が一致しているかも確認しましょう。

ネットワークの基本である「3階層モデル」に基づき、機器の役割を分類します。

• コア: 高速通信を担う基幹部分。
• ディストリビューション: 各VLANを束ね、ルーティングを行う部分。
• アクセス: PCやAPが直接繋がる部分。
  これを意識して配置するだけで、視認性が劇的に向上します。

「ルーターは丸いアイコン」「スイッチは四角いアイコン」といった標準的な表記ルール（Cisco標準など）を採用しましょう。独自のアイコンを使うと、他人が見たときに混乱を招きます。また、線の種類（実線はLAN、破線はVPNなど）も定義しておきます。

1枚の図に全てを詰め込むのは失敗の元です。以下の2種類に分けましょう。

拠点間接続やクラウド連携など、ネットワーク全体の構造を1枚で把握するための図です。細かいIPやVLANは省略し、「どこに何があるか」を明確にします。

各VLAN内の機器配置や、ポート番号、詳細なIPアドレス情報を記載します。特定の障害対応時にはこちらを参照します。

作成した図を、自分以外のメンバーやベンダーに確認してもらいます。「この線はどこに繋がっているのか？」「このIPは何の機器か？」といった質問が出る箇所は、図面が不透明である証拠です。フィードバックを元に修正し、誰が見ても同じ理解に到達できる状態を目指します。

5. ツール選定：効率と共有性を最大化する「作図ソフト」比較

用途や予算に合わせて、適切なツールを選びましょう。

業界標準の作図ツールです。ネットワーク機器ベンダー各社が公式アイコンを提供しており、非常にプロフェッショナルな図面が作成できます。Excelデータとの連携機能もあり、資産管理と連動させたい場合に強力です。

ブラウザ上で動作し、完全無料で利用できます。GoogleドライブやGitHubとの親和性が高く、中小企業の情シスでも導入のハードルが極めて低いです。標準的なネットワークアイコンも豊富に揃っています。

複数のメンバーで同時に編集できるクラウド型ツールです。「誰かがファイルを編集していて開けない」というストレスがなく、リアルタイムでのレビューや修正に適しています。

「そもそも現状が複雑すぎて描けない」場合は、SNMPなどを利用してネットワーク内をスキャンし、構成図を自動生成するツール（SolarWindsやAuvikなど）の導入を検討してください。手動更新のミスを減らすことができます。

6. 構成図を「腐らせない」ための運用・メンテナンス術

「作ったときは最新だったが、1年後には使い物にならない」――これは情シスあるあるです。図面を「腐らせない」仕組み作りが必要です。

「作業完了の定義」に「図面の更新」を組み込みます。図面が更新されるまで、そのプロジェクトや障害対応は「完了」と認めないという運用ルールを徹底しましょう。

「最新版_v2_コピー.vsdx」のようなファイル名管理は即刻やめましょう。ファイルサーバーやクラウドストレージの履歴機能、あるいはGitなどのバージョン管理システムを使い、いつ、誰が、何を変えたのかを追跡できるようにします。

論理構成図には、IPアドレスやセグメント構成など、攻撃者にとっての「攻略図」になり得る情報が含まれます。誰でも閲覧できる場所に放置せず、情シス担当者や必要最小限のメンバーのみにアクセス権を制限してください。

7. 応用編：最新トレンドに対応した論理構成図の考え方

昨今のネットワーク環境の変化に合わせ、従来の描き方から一歩進んだ視点を取り入れましょう。

「社内は安全、社外は危険」という境界型防御が崩壊しつつあります。図面では「信頼の境界」ではなく「アイデンティティ（認証）」や「各リソースへのアクセス権限」がどう制御されているかを可視化することが求められます。

オンプレミスとクラウド（AWS/Azure）の境界が曖昧になっています。単なる接続点だけでなく、クラウド側のセキュリティグループやルーティングテーブル、Transit Gatewayなどの論理コンポーネントを、オンプレミスとシームレスに描画する必要があります。

TerraformやCloudFormationなどでインフラをコード管理している場合、コードから図面を自動生成する「Diagrams as Code」という手法があります。これにより、設定と図面の乖離（乖離）をゼロに近づけることが可能です。

8. よくある失敗例から学ぶ「読みにくい構成図」の共通点

反面教師として、避けるべき「悪い構成図」の特徴を挙げます。

全てのPCやAP、ケーブルの型番まで1枚に描き込むと、肝心の「流れ」が見えなくなります。前述の通り、ハイレベル図とローレベル図の使い分けが必須です。

交差する線が多いと、どの機器とどの機器が論理的に繋がっているのか判別できません。機器の配置を工夫するか、ページを分割して「VLAN 10の図」「VLAN 20の図」のように分離することで解決できます。

DHCPで動的に変わるIPを個別に描くと、翌日には嘘の図面になります。動的な範囲は「192.168.1.10-100 (DHCP)」のように範囲で示し、固定が必要なサーバーやルーターのみ数値を明記します。

まとめ：ネットワーク論理構成図で「止まらない・迷わない」情シスへ

ネットワーク論理構成図は、情シス担当者にとっての「聖書」とも言える重要な資産です。

• リスク回避: 障害復旧の迅速化、セキュリティ強化、属人化の解消を実現する。
• 物理と論理の使い分け: 機器の実在とデータの流れを分けて管理し、適切に参照する。
• 継続的なメンテナンス: 更新フローをルーチン化し、図面の「鮮度」を保つ。

今、あなたの手元にある構成図は、明日起こるかもしれない障害に対して十分な武器になりますか？もし不安を感じるなら、まずは現在のネットワークの「棚卸し」から始めてみてください。
